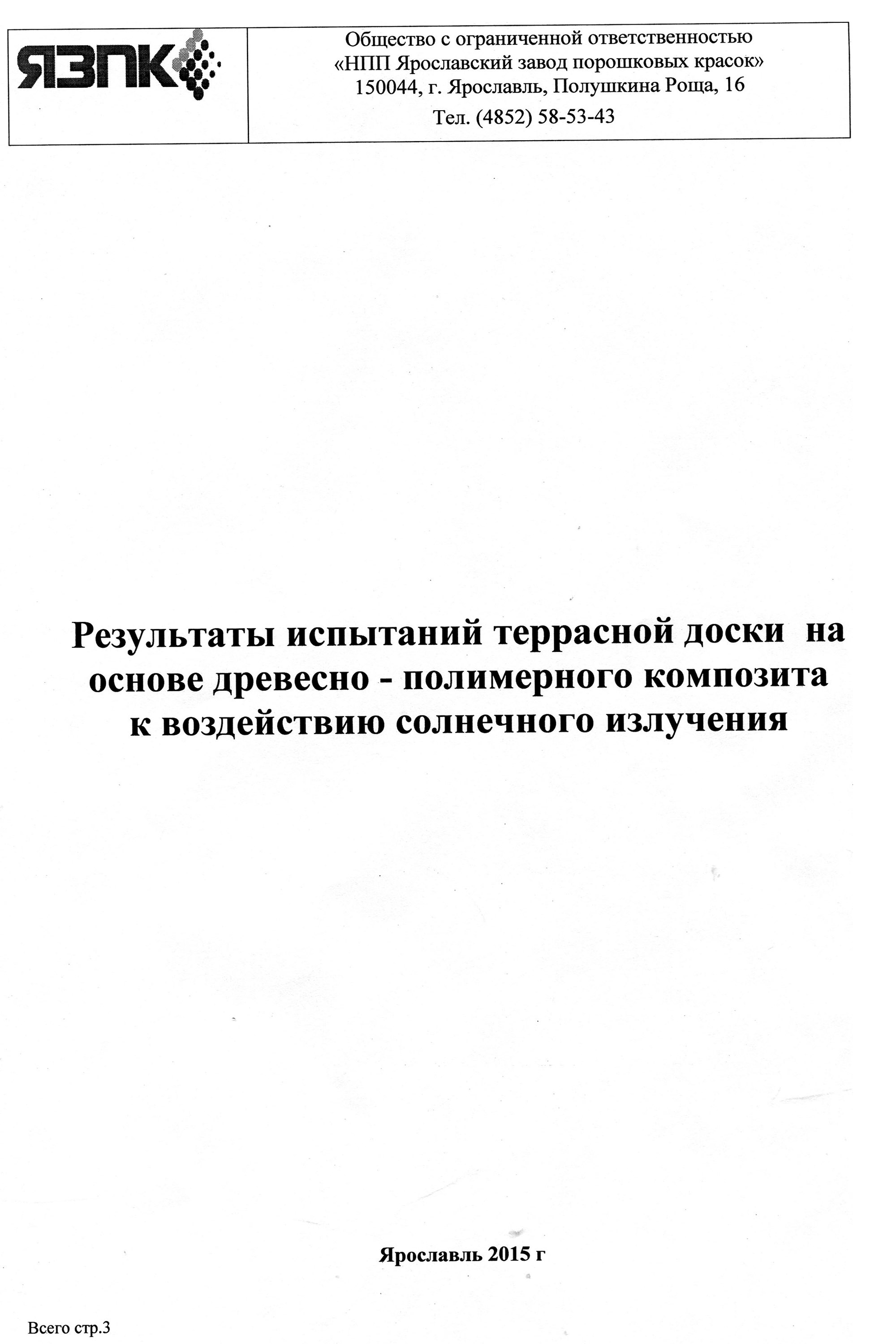

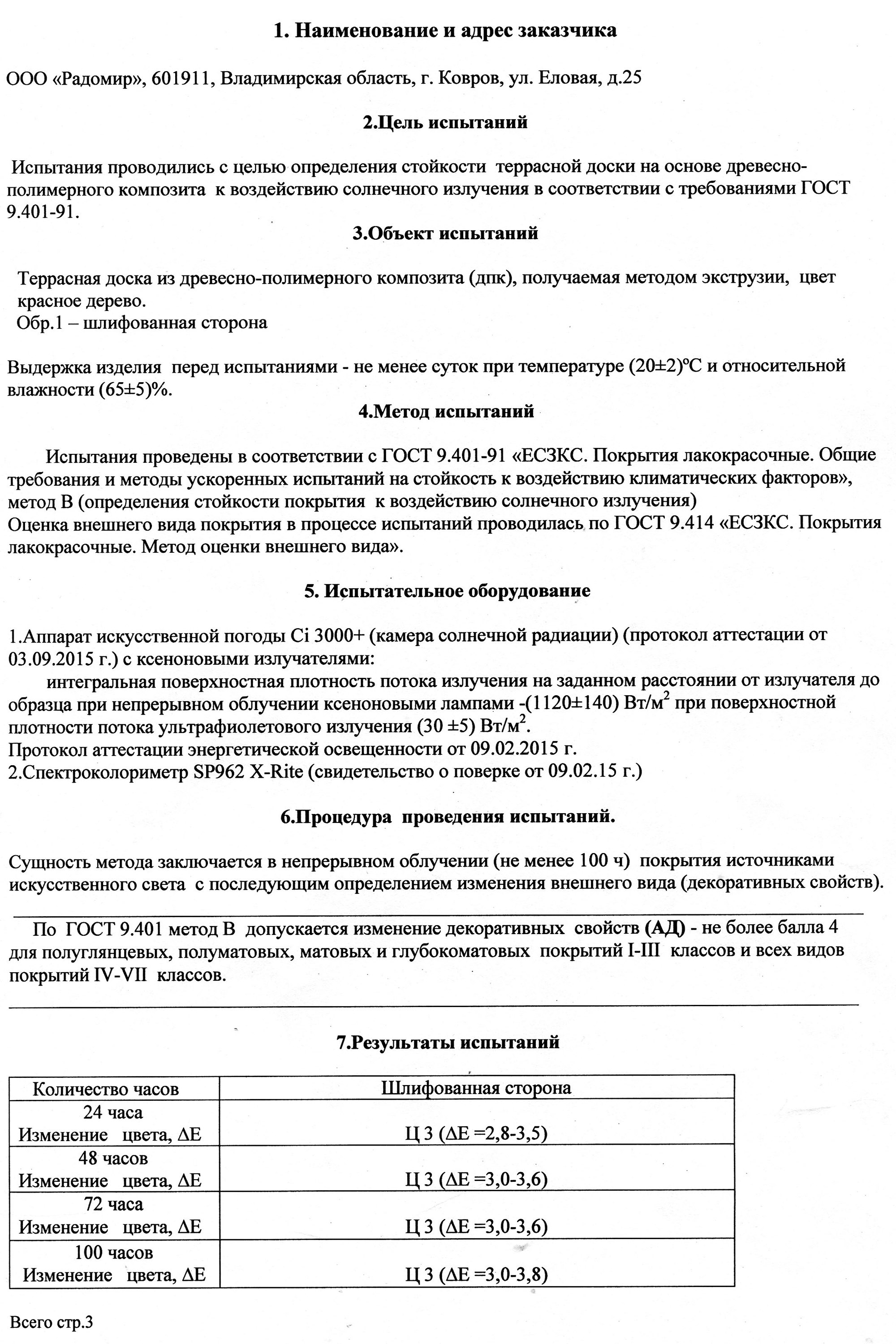

Наименование и адрес заказчика

ООО «Радомир», 601911, Владимирская область, г. Ковров, ул. Еловая, д. 25

Цель испытаний

Испытания проводились с целью определения стойкости террасной доски на основе древесно-полимерного композита к воздействию солнечного излучения в соответствии с требованиями ГОСТ 9.401-91.

Объект испытания

Террасная доска из древесно-полимерного композита (дпк), получаемая методом экструзии, цвет красное дерево.
Обр.1 – шлифованная сторона
Выдержка изделия перед испытанием – не менее суток при температуре (20±2) °C и относительной влажности (65±5)%.

Метод испытаний

Испытания проведены в соответствии с ГОСТ 9.401-91 «ЕСЗКС. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов», метод В (определения стойкости покрытия к воздействию солнечного излучения). Оценка внешнего вида покрытия в процессе испытаний проводилась по ГОСТ 9.414 «ЕСЗКС. Покрытия лакокрасочные. Метод оценки внешнего вида».

Испытательное оборудование

1. Аппарат искусственной погоды Ci 3000+ (камера солнечной радиации) (протокол аттестации от 03.09.2015 г.) с ксеноновыми излучателями:

интегральная поверхностная плотность потока излучения на заданном расстоянии от излучателя до образца при непрерывном облучении ксеноновыми лампами -(1120±140) Вт/м² при поверхностной плотности потока ультрафиолетового излучения (30±5) Вт/м².
Протокол аттестации энергетической освещенности от 09.02.2015 г.

2. Спектроколориметр SP962 X-Rite (свидетельство о поверке от 09.02.2015 г.)

Процедура проведения испытаний

Сущность метода заключается в непрерывном облучении (не менее 100 ч) покрытия источниками искусственного света с последующим определением изменения внешнего вида (декоративных свойств).

По ГОСТ 9.401 метод В допускается изменение декоративных свойств (АД) – не более балла 4 для полуглянцевых, полуматовых, матовых и глубокоматовых покрытий I-III классов и всех видов покрытий IV-VII классов.

Результаты испытаний

Количество часов	Шлифованная сторона
24 часа Изменение цвета, ΔЕ	Ц 3 (ΔЕ=2,8-3,5)
48 часов Изменение цвета, ΔЕ	Ц 3 (ΔЕ=3,0-3,6)
72 часа Изменение цвета, ΔЕ	Ц 3 (ΔЕ=3,0-3,6)
100 часов Изменение цвета, ΔЕ	Ц 3 (ΔЕ=3,0-3,8)

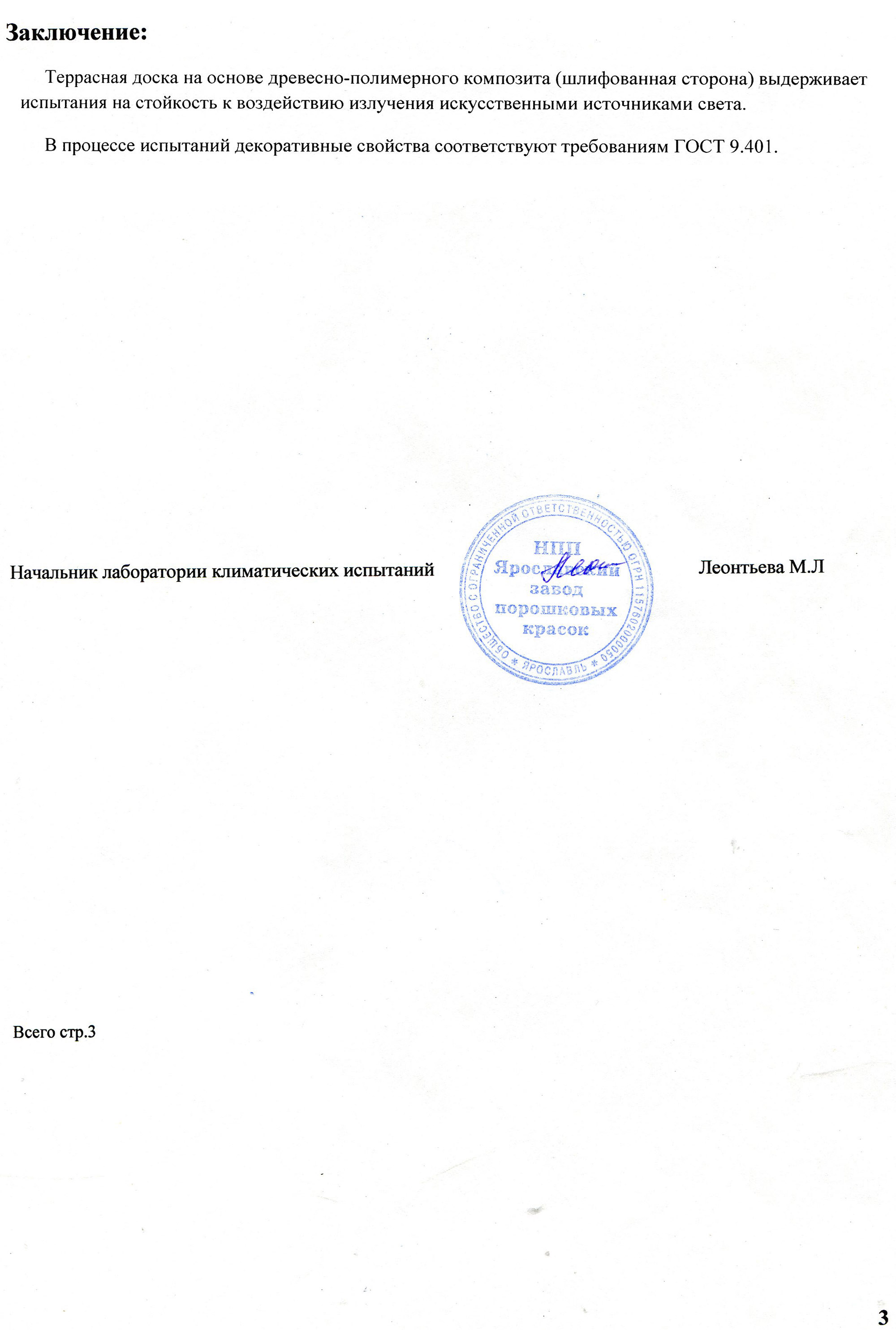

Заключение:

Террасная доска на основе древесно-полимерного композита (шлифованная сторона) выдерживает испытания на стойкость к воздействию излучения искусственными источниками света.
В процессе испытаний декоративные свойства соответствуют требованиям ГОСТ 9.401.
